MendelMax historia budowy czyli mały poradnik

Postautor: uran » 25 kwie 2013, 12:07

Witam

Postanowiłem przeprowadzić was jak i samego siebie przez proces składania drukarki 3D. Wybrałem do tego celu “model” MendelMax. Nie będę teraz wyjaśniał dlaczego taki wybór a nie inny, po prostu tak wyszło. To będzie pierwsza cześć pod tytułem RAMA. Niestety druga cześć pojawi się pewnie w bliżej niekreślonej przyszłości bo ostatnio cierpię na chroniczny brak czasu albo chęci niepotrzebne skreślić. Przed przystąpieniem do pracy musimy zadbać o parę rzeczy:

RAMA

Narzędzia:
1) Wiertło do metalu 5mm
2) Gwintownik (ręczny bądź maszynowy) 5mm "M5"
3) Dobrze mieć imadło
4) Wiertarka
5) Klucze imbusowe 3 i 5 w moim przypadku
W przypadku zakupu gotowych rozwiązań wystarczy tylko punkt 5 czyli klucze.

Części ramy:
Do samego składania będą nam przed wszystkim potrzebne profile aluminiowe. I tu powstaję dylemat skąd jakie i gdzie ? Producentów jest wielu, możemy zamówić z granicą profile jak to poleca konstruktor Mendelmaxa np. tu: http://us.misumi-ec.com/ od razu można też zamówić tak zwane “t-slot nut’s”, które to u producenta nazywają się “Square Nuts -For HFS5 Series Aluminum Extrusions” link: http://us.misumi-ec.com/us/ItemDetail/10302246940.html. Ja postanowiłem poszperać na polskim rynku, co będzie powodowało problemy ale o tym później. Dzięki BlazakoV’i dowiedziałem się o firmach http://www.damatic.pl/ i http://www.kanya.pl/ (dodam że system kanya nie nadaję się do gwintowania), jeszcze trochę poszperałem i znalazłem firmę http://www.arma.info.pl.

Popatrzyłem pomierzyłem i doszedłem do wniosku że obie firmy spełniają moje kryteria.
Obrazek
Wysłałem zapytanie do damatic’a i army i po porównaniu cen zrealizowałem zamówienie w firmie ARMA.

Tu tabelka porównania kosztów:
Obrazek
(Uwaga ja zamówiłem 7 profili o długości 420 ponieważ postępowałem według instrukcji budowy MendelMaxa 1.5+ do 1.5 wystarczy 6)

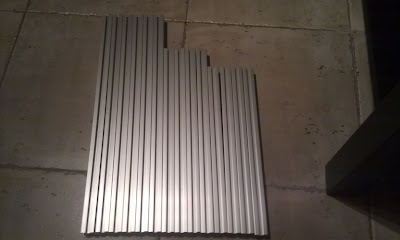

Po jakimś czasie otrzymałem owe profile:
Obrazek
Obrazek
Stety niestety jedn profil miał deformacje rowka dlatego warto się upewnić czy wszystkie są w porządku, jeśli któryś ma ową deformacje można reklamować albo wykorzystać go do dołu ramy tam nie będzie przeszkadzał.
Teraz jak już mamy profile aluminiowe 20mm na 20mm przy stępujemy do gwintowania. Potrzebujemy nagwintować 16 otworów które warto sobie oznaczyć.
Obrazek
Możemy sobie nawet nagwintować wszystkie profile w niczym to nam nie przeszkodzi.
Mamy dwie możliwości gwintować ręcznie lub mechanicznie. Jeśli mamy wiertarkę polecam gwintowniki mechaniczne będzie szybciej i prościej. Możemy dobrać sobie jakiś bardziej profesjonalny na przykład w tym miejscu: http://sklep.darmet.com.pl/informacje-t ... aowej.html ale na dobrą sprawę w markecie budowlanym kupiony gwintownik też da radę. Drugą metodą jest gwintowanie ręczne kto nie miał z nią do czynienia polecam lekturę: http://books.google.pl/books?id=le3ibeO ... 3w&f=false . Kiedy już nagwintujemy nasze profile będziemy potrzebować:
1) Śrub, podkładek i nakrętek
2) Plastików
3) Nakrętek wpustowych

Nakrętki kupiłem u BSimon'a można go znaleźć tu na forum.
Plastiki nabyłem od BlazakoV'a też obecny na forum.
Śruby kupiłem w http://www.hurtmet.pl/ Możecie się posiłkować BOM'em (listą zakupów) zrobioną przez BlazakoV'a pod linkiem: http://freedim.pl/wp-content/uploads/20 ... i_mmax.pdf

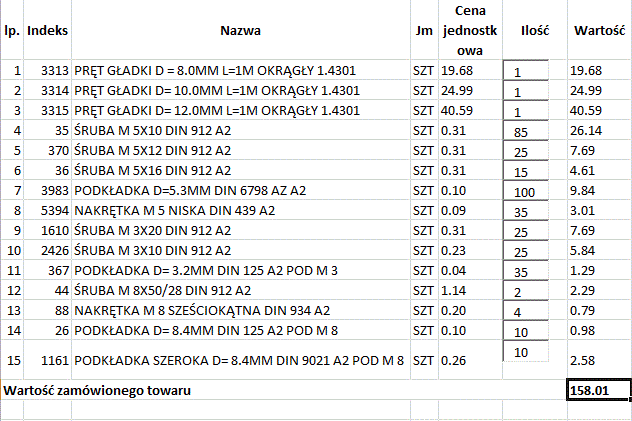

Oto lista zakupów: (UWAGA JA KUPIŁEM WSZYSTKIE ŚRUBY Z ŁBEM CYLINDRYCZNYM) te śruby nie nadają się do mocowania RAMION Z nie zmieszczą się w rowek.
Obrazek
Przed składaniem zostało nam jeszcze nawiercenie dziur w profilach oznaczonych GÓRA X. Owe dziury powinny być nawiercone 70mm od czoła profilu z każdej ze stron.
Możemy oznaczyć sobie ręcznie gdzie mamy wiercić bądź też poprosić aby ktoś razem z plastikami do drukarki wydrukował specjalny element przewidziany do tej czynności.
Teraz możecie przystąpić do składania polecam film BlazakoV'a: https://www.youtube.com/watch?v=Y_I4LzsdkLM

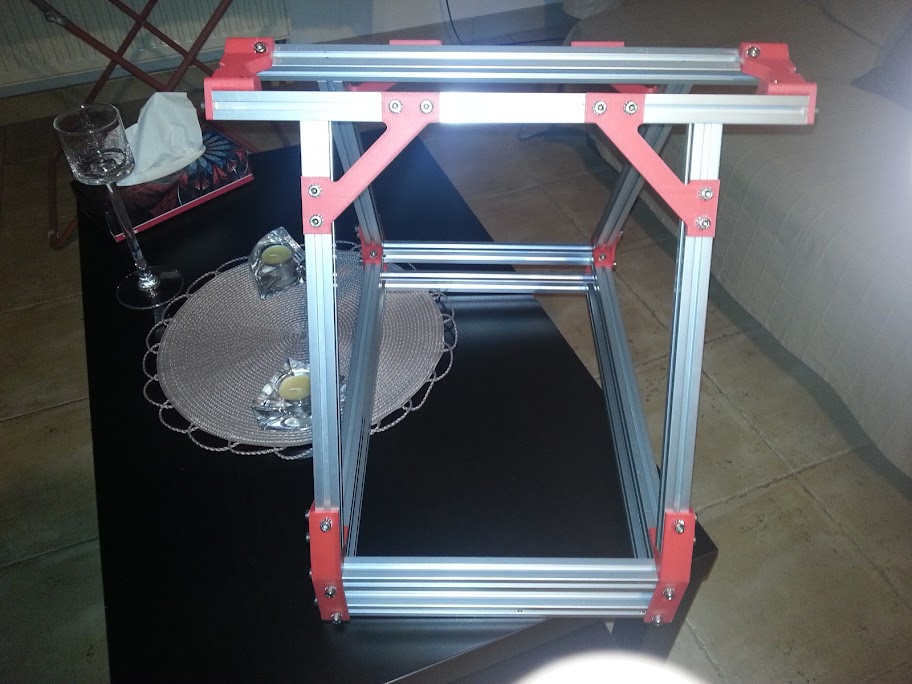

Efekt finalny powinien wyjść mniej więcej tak:
Obrazek

Oczywiście czekam na komentarze bardziej doświadczonych użytkowników bo bardzo możliwe że gdzieś są błędy w tekście. Sugestie też są mile widziane :git:
I chciałbym podziękować BSimon'owi i BlazakoV'owi za pomoc i wkład.

Pozdrawiam.
cdn..

Awatar użytkownika
imrahil
Posty: 989
Rejestracja: 27 paź 2012, 19:06
Lokalizacja: Bydgoszcz
Kontaktowanie:

Re: MendelMax historia budowy czyli mały poradnik

Postautor: imrahil » 25 kwie 2013, 12:28

wypas relacja! też niedługo będę przez podobny proces przechodził :)

pytania:
- do czego ten 7 profil 420mm? nie mogę go nigdzie zlokalizować na zdjeciach MM...
- długo czekałeś na realizację zamówienia z Army?
- wszystkie gwintowania poszły bez problemów? obawiam się że jak coś sknocę to cały profil będzie do wyrzucenia :oops:

Jarek
pozdrawiam
Jarek

Awatar użytkownika
uran
Posty: 150
Rejestracja: 03 gru 2012, 10:16

Re: MendelMax historia budowy czyli mały poradnik

Postautor: uran » 25 kwie 2013, 12:56

Dzięki

- do czego ten 7 profil 420mm? nie mogę go nigdzie zlokalizować na zdjeciach MM...

- Nie widać go na zdjęciach bo go nie będzie ten 7 jest do budowy 1.5+ MM tu możesz go zobaczyć na stronie 33 https://docs.google.com/file/d/0B7ixiry ... dsclk/edit

- długo czekałeś na realizację zamówienia z Army?

2-3 dni dokładnie nie pamiętam to było tak dawno :D

- wszystkie gwintowania poszły bez problemów? obawiam się że jak coś sknocę to cały profil będzie do wyrzucenia

Jeden gwint można powiedzieć że skopałem dlatego polecam gwintowniki mechaniczne, wierci się łatwo i przyjemniej do tego szybciej.
Do tego zawsze można kupić np zamiast śruby 16mm 18mm i gwintować głębiej te 2mm. Tu gwint nie musi być poprawny na całej długości śruby byle dało się dokręcić z odpowiednią siłą.

MaNo
Posty: 303
Rejestracja: 14 sty 2013, 17:35
Lokalizacja: Nakło Śląskie

Re: MendelMax historia budowy czyli mały poradnik

Postautor: MaNo » 25 kwie 2013, 15:26

Świetna robota :git:
"Każdy jest tym kim jest i nikim więcej"

pozdrawiam
Marek

Klucha
Posty: 16
Rejestracja: 31 sty 2013, 11:19

Re: MendelMax historia budowy czyli mały poradnik

Postautor: Klucha » 25 kwie 2013, 15:49

Dlaczego w konstrukcji MendelMax zamiast stosowania standardowych nakrętek do profili aluminiowych (takich co wchodzą w rowek, mogą się w nim przesuwać, ale nie obrócić) wierci się otwory i je gwintuje? To sprawa tylko kosztów czy jest inny powód?

Awatar użytkownika
imrahil
Posty: 989
Rejestracja: 27 paź 2012, 19:06
Lokalizacja: Bydgoszcz
Kontaktowanie:

Re: MendelMax historia budowy czyli mały poradnik

Postautor: imrahil » 25 kwie 2013, 15:54

Klucha pisze:Dlaczego w konstrukcji MendelMax zamiast stosowania standardowych nakrętek do profili aluminiowych (takich co wchodzą w rowek, mogą się w nim przesuwać, ale nie obrócić) wierci się otwory i je gwintuje? To sprawa tylko kosztów czy jest inny powód?

nakrętki stosuje się w dużych ilościach, zaś profile gwintuje tylko "od czoła"
te otwory które trzeba wywiercić w górnych poprzeczkach są tylko przelotowe - ich się nie gwintuje

Jarek
pozdrawiam
Jarek
